產品名稱：Z941H-25C-500上海智能一體化電動閘閥[ 2023-07-28 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z941H-25C-500智能一體化電動閘閥介紹

    上海湖泉閥門集團有限公司智能一體化電動閘閥由多回轉智能一體化電動執行機構和法蘭鑄鋼閥門連接起來,經過安裝調試后成為的智能一體化電動閥門。主營電動系列的球閥,蝶閥,智能型電動閘閥,調節閥,電動執行器,氣動執行器及附件等產品廣泛應用于石油,化工,新能源,水處理,廢氣,粉體輸送,電力等領域,適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質 ,安裝調試各種工況的管路上,切斷或接通管路介質。通過選用 不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。

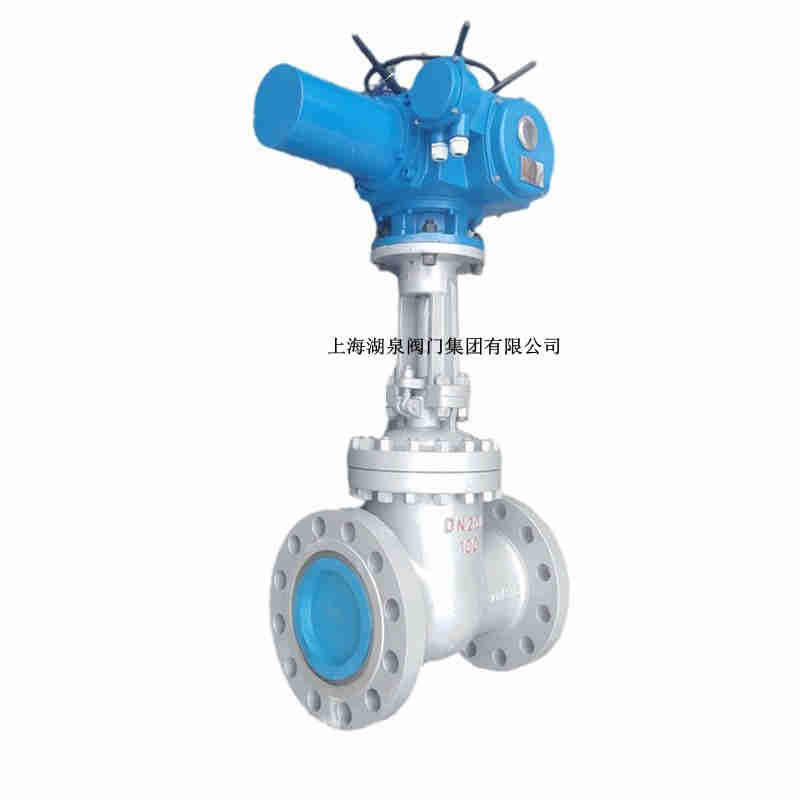

    閘閥

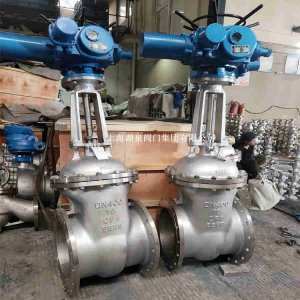

    電動閘閥

    二、Z941H-25C-500智能一體化電動閘閥特點

    閥門電動裝置防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

    產品標識：為揚州貝爾生產品牌。

    輸出軸最大轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1

    輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

    連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

    額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m

     產品型式：多回轉電動裝置

    三、調節型模塊的調試

    1、手動將電動裝置置于中間位置

    2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮

    3、拔碼開關的正作用和反作用不能同時拔為有效

    4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零"電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA"電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA"電位器使輸出信號為20mA。上述調節只須一次即可完成。

    注：“調零"、“4mA"、“20mA"電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。

    5、為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度"電位器可在二者之間取舍，使其不產生振蕩為*調整值

    6、輸入控制信號丟失后，丟信指示燈亮

    7、當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖




  • 型號
    公稱
    轉矩
    (N.m）
    控制轉矩
    (N.m）
    小控制轉矩
    (N.m）
    輸出軸轉圈數
    (圈)
    允許通過閥桿直徑
    (mm)
    手動
    速比
    輸出轉速
    (r/min）
    電機功率
    (kw）
    重量
    (kg）
    DZTZ5
    50
    75
    ≤25
    150
    28
    1∶1
    18
    0.12
    28
    DZTZ10
    100
    150
    ≤50
    160
    24、36
    0.25
    0.37
    61
    DZTZ15
    150
    225
    ≤75
    0.37
    0.55
    63
    DZTZ20
    200
    300
    ≤100
    40
    0.55
    0.75
    63
    28
    DZTZ30
    300
    450
    ≤150
    40
    24
    0.75
    65
    28
    DZTZ45
    450
    675
    ≤225
    110
    48
    24
    1.1
    110
    36
    1.5
    DZTZ60
    600
    900
    ≤300
    24
    1.5
    112
    36
    2.2
    DZTZ90
    900
    1350
    ≤450
    60
    24
    2.2
    139
    48
    36
    3.0
    DZTZ120
    1200
    1800
    ≤600
    60
    24
    3.0
    142
    48
    DZTZ180
    1800
    2160
    ≤900
    140
    70
    25∶1
    24
    4.0
    261
    36
    5.5
    DZTZ250
    2500
    3000
    ≤1250
    24
    5.5
    264
    DZTZ350
    3500
    4200
    ≤1750
    75
    13∶1
    18
    7.5
    430
    DZTZ500
    5000
    6000
    ≤2500
    10
    440
    DZTZ800
    8000
    9600
    ≤4000
    120
    80
    90∶1
    12
    13
    800
    DZTZ1000
    10000
    12000
    ≤5000
    100
    15
    820
