  • 一、防爆電動閥門執行器產品介紹

    上海湖泉閥門有限公司生產的的防爆電動執行器帶有煤安防爆證，采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響,防爆型電動閥門執行器是工業自動化控制系統中的重要裝置，可滿足計算機遠程集中控制需要，如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理，暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、干燥設備、釀酒設備、真空設備、表面處理、生物制藥、食物機械等行業中得到廣泛的應用。

    二、防爆電動閥門執行器產品特點

    1、高精度 電子電路的精心設計使伺服電機能夠提前切斷電源并反轉電源。電動制動確保定位精度，有效減少死區和自激。
    精度為0.5％FS，死區為0.4  -  1.5％FS范圍調整。
    2、高可靠性 精心設計且獨特的電子制動回路可減少機械磨損和系統自身-激發。
    在克服浪涌電壓和保護非接觸式開關方面取得了重大技術突破。它采用其創新設計的固態繼電器SSR，具有電流上升率抑制電路，電壓上升率抑制電路，因此其負載能力和
    的抗阻能力極強。，抗干擾性強 采用高精度，低功耗的電磁隔離技術，實現電流輸入信號與位置輸出之間的隔離，電磁輻射，有效防止了工頻和共地干擾，可直接使用。
    3、保護功能
    產品的防護等級為IP67，客戶可以選擇達到I P68的訂單（可以浸入水），防止電機過熱，設置電機過熱保護，保護電機限制。

    三、防爆電動閥門執行器分類

    防爆電動執行器的類型很多，常用的有隔爆型、正壓型、增安型和無火花型。
    1.隔爆型和正壓型防爆電動閥門執行器由于結構復雜，其價格多高出普通電機一倍以上，并且在檢修中要求有較高的技術水平與管理水平，因此除在1區危險環境應用外，其它危險環境應不用或盡量少用此類電機。
    2.增安型防爆電動閥門執行器因設計溫升比一般電機，另外該類電機對繼電器保護也有較嚴格的特殊要求，因此一般情況下也不采用該類電機。
    3.無火花型防爆電動閥門執行器的結構與普通電機大致相同，只是在外殼防護等級和接線盒結構上要求較高;另外在制造工藝條件上也增加了一些可靠性的措施， 因而其可靠性是較高的，其價格在各類防爆電動閥門執行器中最低，只比普通型電動閥門執行器;在維修上也同普通電機一樣簡單，因而可廣泛應用于2區危險環境。

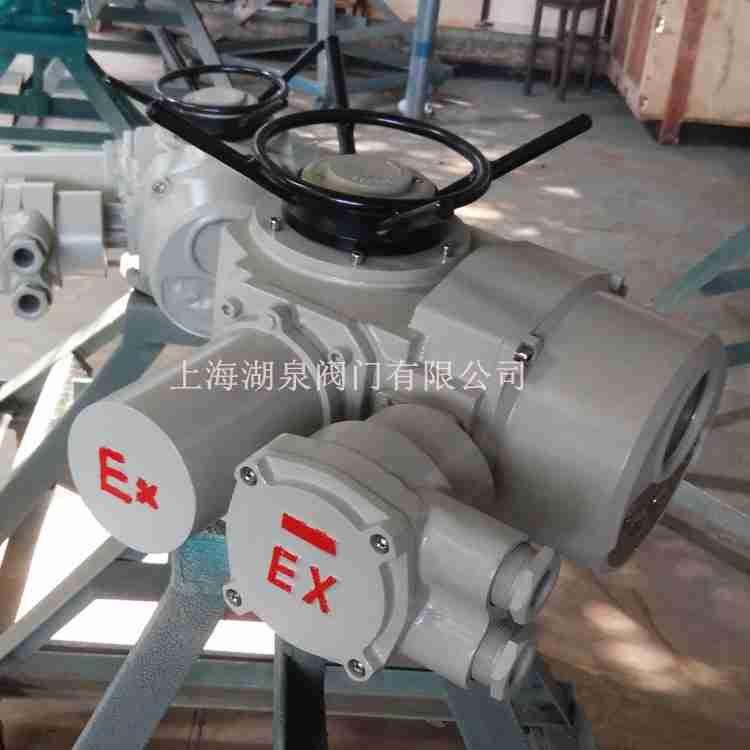

    防爆電動閥門執行器

    四、防爆電動閥門執行器技術參數

    【防爆電動閥門執行器】本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
    【防爆電動閥門執行器】多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型
       按控制方式分：有常規型、一體化型和智能一體化型
       按連接型式分：有轉矩型、電站型和推力型。
    【防爆電動閥門執行器】工作環境和主要技術參數
    1電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
    2 工作環境：
    2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
    2.2 相對濕度：≤90%（25℃時）。
    2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
    2.4防護等級：戶外型和防爆型為IP55 （特殊訂貨IP67） 。
    3 工作制：短時10分鐘 （特殊訂貨30分鐘） 。



  • 五、防爆電動閥門執行器可選參數

    編號 可選配置 備注
    1 防爆電動執行器（ExdⅡ BT4,ExdⅡ CT6）
    2 防水電動執行器（IP68,10M,250HR）
    3 電位計（1K-10K）
    4 比例控制單元（輸入，輸出信號 4-20mA DC /1-5V /1-10V MODBUS、PROFIBUS現場總線控制。）
    5 現場控制單元（就地控制開 /停/關選擇開關，就地/遠程切換）
    6 支持無線射頻手持操控器，實現雙向通信，支持地址碼操作。
    7 行程 Stroke 120°，180°，270°
    8 直流電機（24V DC）
    9 附加扭矩開關 （SPDT X 2 250V AC10A） POQ-005/008/010除外
    10 電流位置傳感器（輸出 4-20mA DC） (Outpu 4-20mA)
    11 斷電后，電動閥全關、全關、停止
    12 耐高溫執行器（-10℃～+100℃）
    13 耐低溫執行器 （-40℃～+70℃）
    14 低速執行器
