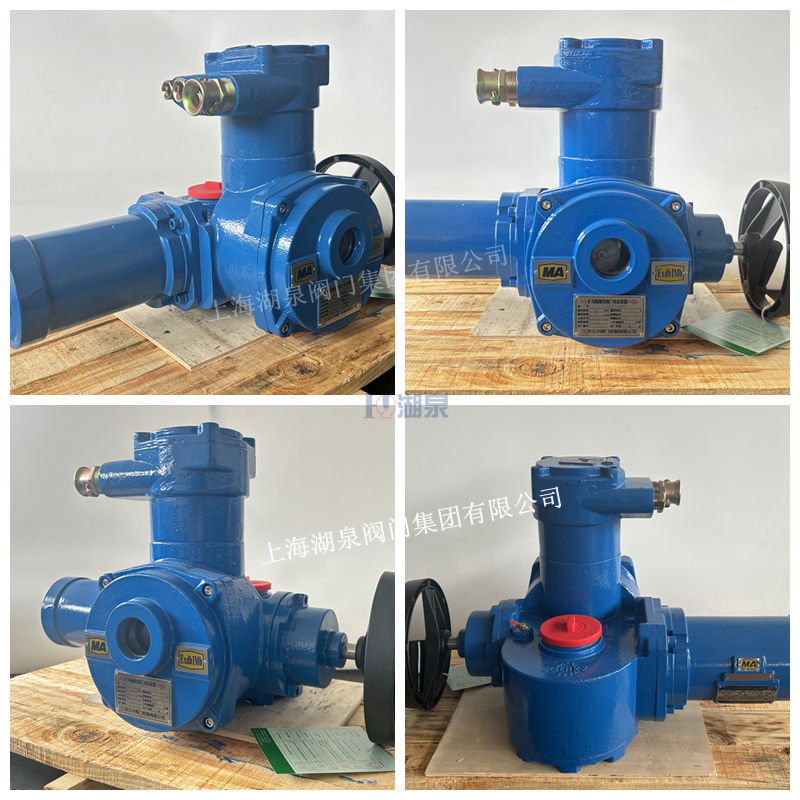

ZB30-24是一款獲得煤礦安全認證（煤安認證）的礦用隔爆型多回轉閥門電動執行器，專為煤礦井下及存在爆炸性氣體環境的工業場所設計，用于對閥門進行遠程、集中或自動控制。‌

一、核心功能與適用性

該裝置是閥門實現開啟、關閉或調節控制的驅動設備。其防護等級為ExdI，適用于煤礦非采掘工作面等存在爆炸性氣體（甲烷）的環境。‌ 它主要適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、水閘門等，既可用于明桿閥，也可用于暗桿閥。‌通過增加二級減速器，也可用于驅動蝶閥、風門等。‌ 裝置需與專用的礦用隔爆型控制箱（如KXBC系列）配套使用。‌

二、主要技術參數

‌電源規格‌：電機常規電源為三相交流380V/50Hz。特殊訂貨可提供三相660V、415V（50/60Hz）或單相220V、110V。‌ 控制線路電壓為220V/50Hz，遠程控制信號為24VDC。‌
‌輸出性能‌：
- 輸出轉矩：300 Nm（公稱轉矩）‌
- 輸出轉速：24 rpm（常規型號）‌可根據用戶需求提供12、18、30、36、42、48、60 rpm等多種轉速選項。‌
- 電機功率：0.75 kW‌
‌工作環境‌：
- 環境溫度：-20℃ 至 +60℃（特殊訂貨可擴展至-40℃ 至 +80℃）‌
- 相對濕度：≤90%（25℃時）‌，部分資料顯示≤95%‌
- 防護等級：IP55（特殊訂貨可達IP65或IP67）‌
‌工作制‌：短時工作制，額定運行時間為10分鐘（特殊訂貨可達30分鐘）。‌

三、結構與控制特性

裝置結構主要由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構、手輪及電氣部分組成。‌

‌控制類型‌：除普通開關型外，還可提供一體化防爆型及智能一體化防爆型，以滿足不同自動化控制需求。‌
‌保護功能‌：具備完善的保護機制，包括短路、過載、欠壓、漏電、過力矩、斷相保護及相序自動糾正功能。‌
‌控制方式‌：具備遠方/就地控制切換功能，可實現遠程控制、集中控制和自動控制。‌‌

四、符合標準與質量認證

產品性能符合以下標準：

JB/T8528-1997《普通型閥門電動裝置技術條件》‌
GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》及GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》‌
JB/T8529-1997《隔爆型閥門電動裝置技術條件》‌
Q/320412BSK001-2007《礦用閥門電動裝置技術條件》‌
產品已獲得煤礦安全認證（煤安認證），確保在煤礦環境下的安全使用。‌
